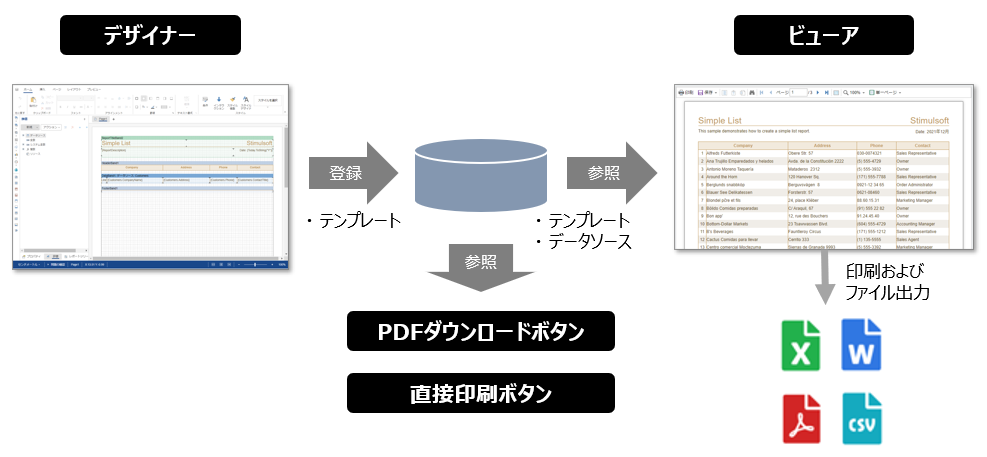

概要

StimulsoftEX for OutSystems

StimulsoftEXは、StimulsoftReportエンジンを搭載したOutSystems向けに開発されたレポートおよびBIダッシュボード管理アプリケーションです。

レポートに関連するすべての操作は、ChromeやEdgeなどの使い慣れたブラウザでのみ実行できます。

DesignerとViewerはSDKとして提供されており、自由にカスタマイズできます。また、OutSystemsアプリケーションとして動作するため、専用の帳票サーバーを準備する必要はありません。

  • 帳票サーバー不要
  • クライアントサイドで帳票を生成可能なJavaScriptコンポーネント
  • クライアントPCにデザインツール のインストールが不要
  • オプションで、サーバーサイド側で帳票生成可能なC#モジュールあり









SDK

SDKに含まれるもの

Web Blocks

ReportDesigner

レポートテンプレートのレイアウトをデザインするためのツール

Report Viwer

レポートテンプレートのレイアウトを表示するためのツール

DirectPrint

レポートテンプレートのレイアウトを表示しないで直接印刷するためのツール

PDFダウンロード

レポートテンプレートのレイアウトを表示せずにPDFを直接ダウンロードするためのツール

Actions

GetReportTemplate

レポート名からレポートテンプレートを取得するサーバーアクション

GetSettings

レポートの設定情報を取得するサーバーアクション

GetTemplateFromDesigner

ReportDesignerからレポートテンプレートデータを取得するためのクライアントアクション

Actions(option)

GetReportCsv

サーバーサイドでレポートをCSVに変換するアクション

GetReportExcel2007

サーバーサイドでレポートをExcel2007に変換するアクション

GetReportHTML

サーバーサイドでレポートをHTMLに変換するアクション

GetReportImage

サーバーサイドでレポートを画像に変換するアクション

GetReportPdf

サーバーサイドでレポートをPDFに変換するアクション

GetReportPdfWithCertificate

サーバーサイドでレポートを証明書付きPDFに変換するアクション

GetReportPdfWithPassword

サーバーサイドでレポートをパスワード付きPDFに変換するアクション

*Options

PasswordInputUser

ユーザーパスワード

PasswordInputOwner

オーナーパスワード

UserAccessPrivileges

ユーザーパスワードにより、PDF文書を開き、複合して画面に表示可能
None = 0,
ユーザーパスワードにより、PDF文書を開き、複合して画面に表示し、その内容を印刷で可能
PrintDocument = 1,
ユーザーパスワードにより、PDF文書の内容を変更可能
ModifyContents = 2,
ユーザーパスワードにより、PDF文書の内容からテキストおよびグラフィックオブジェクトをコピー可能
CopyTextAndGraphics = 4,
ユーザーパスワードにより、PDF文書の内容にテキスト注釈を追加または変更可能
AddOrModifyTextAnnotations = 8,
ユーザーパスワードは、PDF文書の内容に関するすべての変更を許可
All = 15

KeyLength

RC4 algorithm, 40 bit encryption key length (Acrobat 3).
Bit40 = 1,
RC4 algorithm, 128 bit encryption key length (Acrobat 5).
Bit128 = 2,
AES algorithm, 128 bit encryption key length, revision 4 (Acrobat 7).
Bit128_r4 = 3,
AES algorithm, 256 bit encryption key length, revision 5 (Acrobat 9).
Bit256_r5 = 4,
AES algorithm, 256 bit encryption key length, revision 6 (Acrobat X).
Bit256_r6 = 5

GetReportPpt2007

サーバーサイドでレポートをPowerPoint2007に変換するアクション

GetReportWord2007

サーバーサイドでレポートをWord2007に変換するアクション



レポート作成

データの準備

レポートのエンティティを作成


エンドポイントにRESTを作成してデータを取得






レポートテンプレートの作成

レポートデザイナーを開き、新しいデータソースを作成




データソースとしてJSONを選択し、エンドポイントのパスを入力




レポートにカラムを配置




プレビュー


実装方法

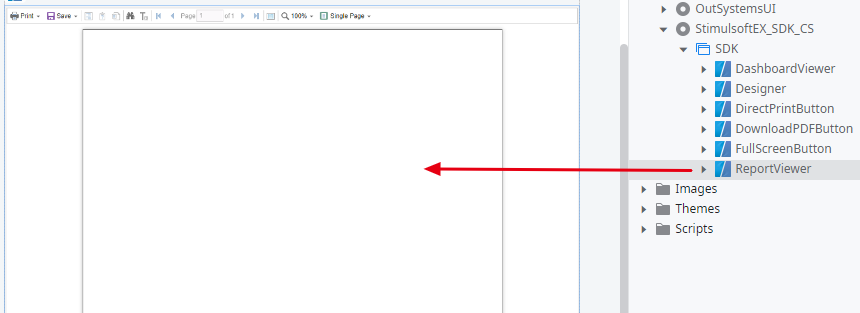

レポートビューアの設置

ReportViewer Webブロックを配置

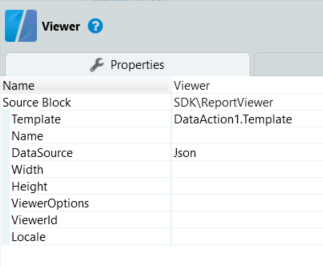

ReportViewerパラメータの設定



ReportTemplate : GetReportTemplate actionを使いレポートテンプレートを設定
ReportName : レポート名
DataSourceURL : REST urlを使用してデータソースを設定
DataSet : DataSetオブジェクトを識別する一意の名称
Width : ビューアの幅
Height : ビューアの高さ
ViewerOptions : ビューアのオプションパラメーター
EmbeddedFontFile : 組み込みフォント
Locale : 言語コード ("en" もしくは "ja")

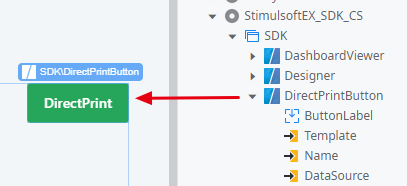

ダイレクト印刷の設置

DirectPrint Web blockの設置



DirectPrint パラメーターの設定

ReportTemplate : GetReportTemplate actionを使いレポートテンプレートを設定
ReportName : レポート名
DataSourceURL : REST urlを使用してデータソースを設定
DataSet : DataSetオブジェクトを識別する一意の名称

PDFダウンロードの設置

DownloadPDF Web blockの設置

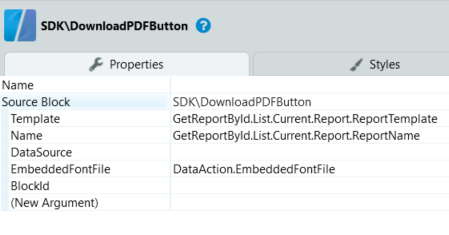

DownloadPDF パラメータ

ReportTemplate : GetReportTemplate actionを使いレポートテンプレートを設定
ReportName : レポート名
DataSourceURL : REST urlを使用してデータソースを設定
DataSet : DataSetオブジェクトを識別する一意の名称
EmbeddedFontFile : 組み込みフォント

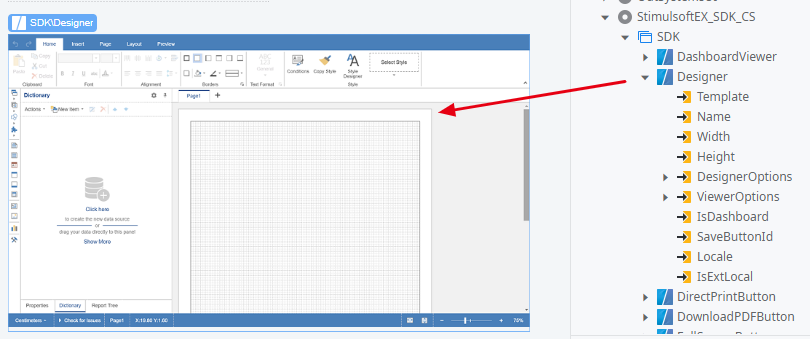

レポートデザイナーの設置

レポートテンプレートデータを保存するためのテキストInputウィジェットを作成

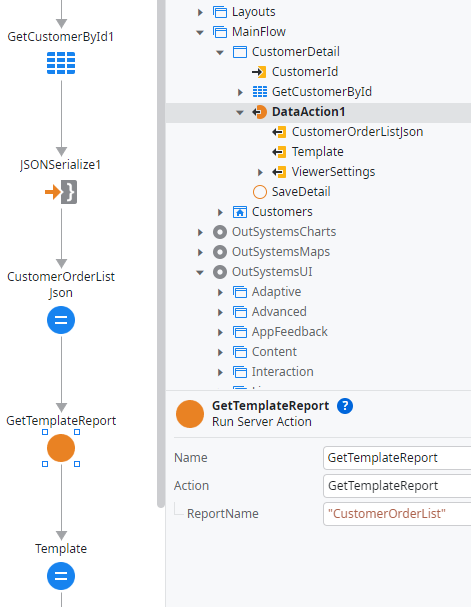

Report TemperateデータをPreparationで準備






ReportDesigner Webブロックを配置

ReportTemplate : GetReportTemplate actionを使用しレポートテンプレートを設定
ReportName:レポート名
SaveButtonId : レポートテンプレートを保存するボタンのButton Id
Width:デザイナの幅
Height : デザイナの高さ
DesignerOptions : デザイナのオプションパラメーター
ViewerOptions : ビューアのオプションパラメーター
Locale : 言語コード ("en" もしくは "ja")
LocaleExt : 追加言語ファイルの有無

レポートテンプレートデータの保存

GetTemplateFromDesignerクライアントアクションでテンプレートデータを取得した後に保存します。



ダウンロード

ダウンロードサイト(OutSystems Forge)





ライセンス

Stimulsoft ReportManagerは、CommunityとEnterpriseの二つのエディションが用意されています。

StimulsoftEX Community エディション



無償

制限事項

  • レポートに透かしが表示されます。





StimulsoftEX Enterprise エディション



すべて機能を利用可

サポート、保守、アップグレード対応





StimulsoftEX Enterprise エディションのライセンス

ReportManager Enterprise は、レポート作成に関するクライアントサイドのすべての機能を利用することが出来ます。
この商用ライセンスは、1年間のサブスクリプションで提供され、サポート・保守・アップグレード対応が含まれます。

Report or Dashuboard



ReportとDashboard どちらかの機能が利用可能です。





Report and Dashuboard



ReportとDashboard 両方の機能が利用可能です。
